G

E

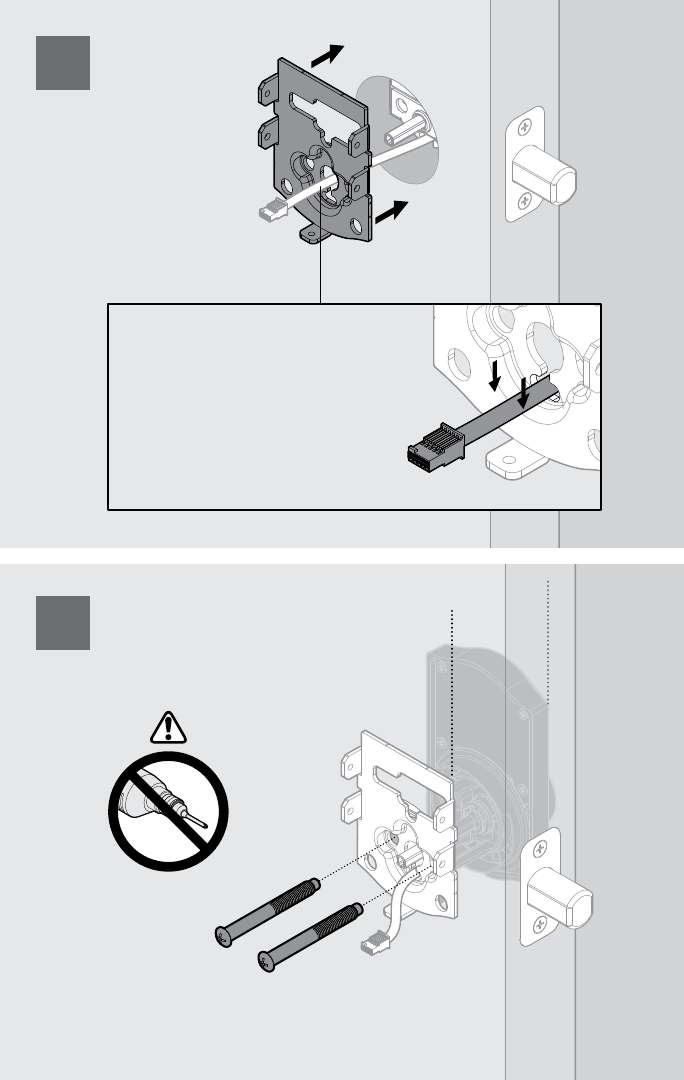

Cable goes

underneath latch

El cable va por

debajo del pestillo

Route cable through center hole,

then push cable into bottom hole.

Conecte el cable a través del orificio central y

luego empújelo hacia el orificio de abajo.

F

F

F

E

E

Make sure “F” is installed on “E”

Verifique que "F" se instale en "E".

Remove and discard “F”

Retire y deseche "F"

Keep parallel to

edge of door

Mantenga paralelo al

borde de la puerta.

Tighten screws evenly

Ajuste los tornillos en forma uniforme

H

(x2)

or

o

2-1/8" (54 mm)

1-1/2" (38 mm)

9

9

10
